Cara Menggunakan Aplikasi BKChem
Kali ini saya akan membahas tutorial mengenai BKChem.
Apakah kalian tahu tentang BKChem?
BKChem adalah
alternatif gratis untuk ChemDraw yang sering digunakan . Hal ini terutama
berguna untuk menggambarkan mekanisme reaksi di papan diskusi ini dan bagi
mereka yang dapat menulis proyek penghargaan yang memerlukan gambar struktur
kimia. Jika ChemDraw adalah sebuah program aplikasi untuk menggambar struktur
molekul yang hanya gratsis untuk masa percobaan dan kemudian untuk berlangganan
harus dibeli (namun saat ini ChemDraw juga tersedia dan gratis pada yang sudah
ada pada KIMUX.
BKChem adalah
(seperti dalam perangkat lunak bebas) gratis program gambar kimia. Ia disusun
dan ditulis oleh Beda Kosata dan saat ini dikelola oleh Reinis Danne .
BKChem ditulis dengan
Python, bahasa pemrograman ditafsirkan dan sangat bagus. BKChem harus dapat
digunakan pada semua sistem modern.

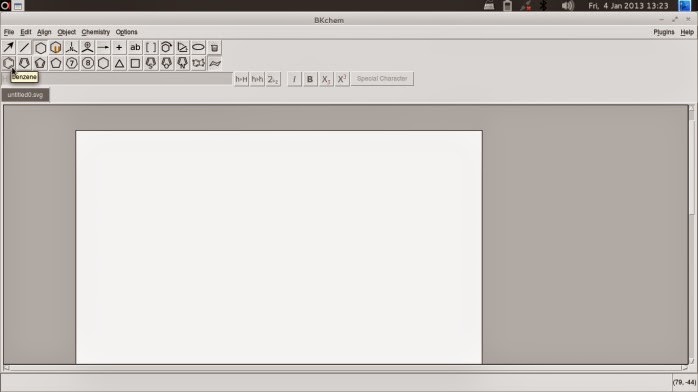

Ini adalah
tampilan Default BKchem
Struktur naftalena
adalah dua cincin benzena yang menempel. Untuk menggambar cincin benzena maka
klik ikon seperti cincin heksagonal. Klik dua kali pada lembar berwarna putih
seperti pada gambar di bawah ini.
Putar cincin
naftalena agar berada pada posisi horizontal dengan cara mengeklik ikon Rotate dan drag menuju posisi
horizontal seperti gambar di bawah ini.
Karena reaksi ini
merupakan reaksi sulfonasi maka kita harus menambahkan tanda “+” dan teks “SO3″ seperti gambar di bawah ini. Jangan lupa
untuk memberikan nama Naftalena tepat di bawah cincin naftalena.
Setelah itu kita
tambahkan dua panah equilibrium dengan cara mengeklik ikon panah dan
pilih Equilibrium. Klik
pada lembar putih sebanyak 2 kali.
Kita harus memutar
seperti halnya pada cincin naftalena dengan mengeklik ikon Rotate. Posisikan panah equilibrium seperti gambar di
bawah ini.
Copy cincin naftalena dengan
cara Grouping seperti gambar di bawah ini dan
pilih Paste sebanyak dua kali.
Setelah itu tempatkan
cincin naftalena sebagai produk dan tambahkan cabang seperti gambar di bawah
ini.
Gugus yang menjadi cabang
pada cincin naftalena adalah SO3H, maka kita tuliskan teks “SO3H”.
Lalu beri nama pada kedua produk seperti gambar di
bawah ini.
Sekian tutorial untuk hari ini. Selamat
mencoba :)
